Un bouton de four : l'impression 3D pratique

30/04/20 26/06/20 28/04/20

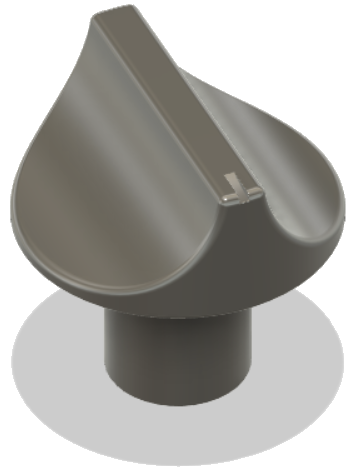

Parmi les nombreuses applications de l'impression 3D il y en a une que j'appelle l'impression 3D pratique. L'image de gauche en est un exemple typique : c'est un bouton de four que j'ai modélisé puis imprimé pour remplacer un bouton qui avait cassé.

C'est un projet que j'ai commencé à l'été 2018, et qui paraissait assez simple, mais qui a finalement prit beaucoup de temps à se concrétiser, notamment parce que cette pièce n'était pas pour moi (cc Théophile), et que l'imprimante 3D était à 70km du four ce qui a énormément compliqué les tests.

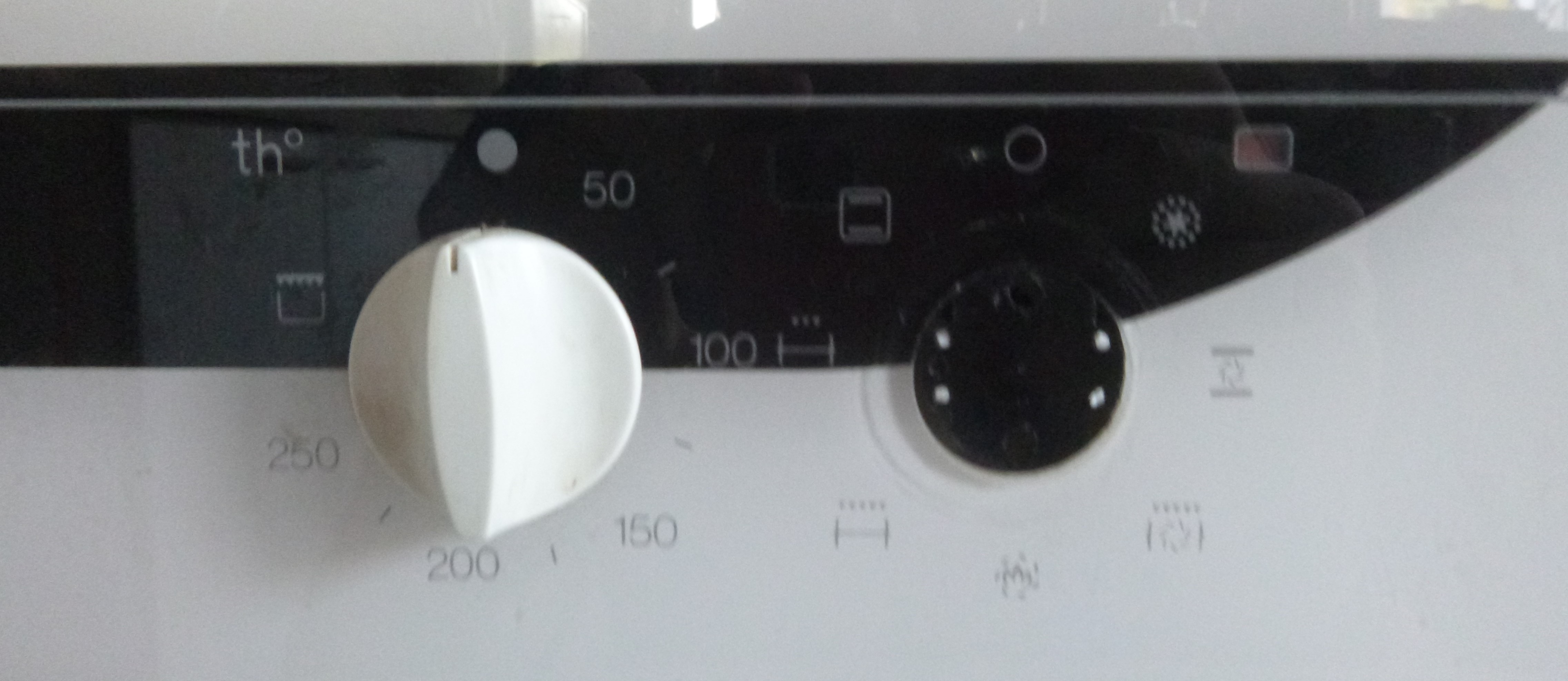

Le bouton original était en deux parties, et c'est la jonction entre les 2 parties qui a cassé. On peut voir à gauche la première partie et à droite la deuxième :

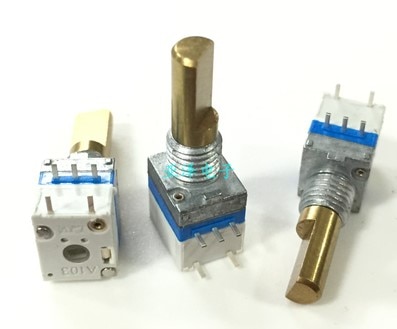

Cette deuxième partie s'emboite dans un potentiomètre à l’intérieur du four qui ressemble à ça :

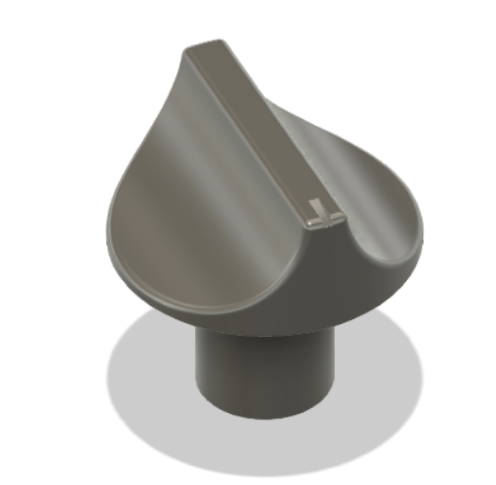

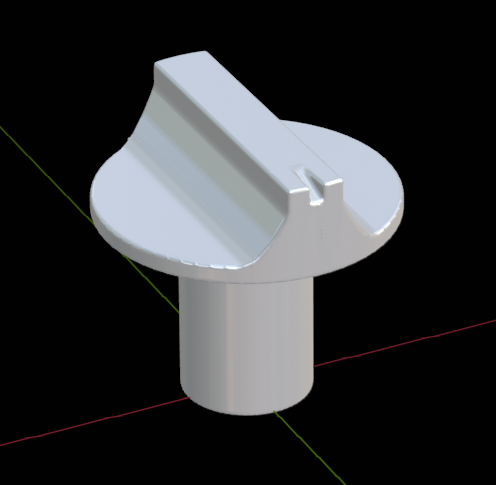

Pour avoir un design plus solide on a décidé de remplacer ces 2 pièces par une seule. La première chose qu'on fait est de prendre les dimensions de la pièce pour pouvoir en reproduire une similaire. Ensuite j'ai modélisé la pièce dans Blender ce qui a donné le résultat peu satisfaisant à gauche, j'ai donc décidé de refaire la pièce dans un logiciel de modélisation 3D paramétrique, Fusion 360 (que je maitrisais peu à l'époque), ce qui a donné le résultat bien plus propre à droite.

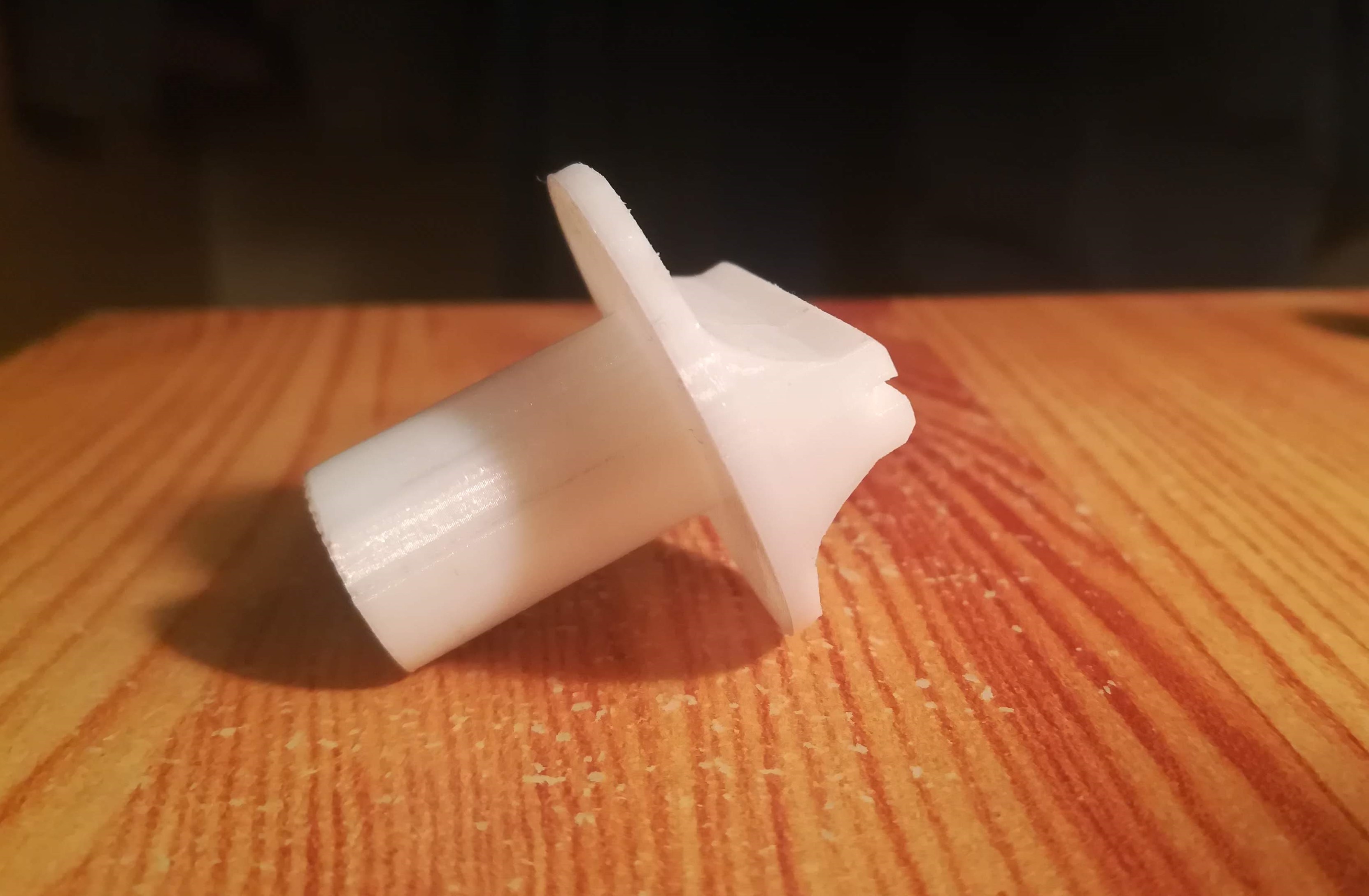

Pour terminer j'ai imprimé la pièce, et puis voilà, le projet était réussi !

Évidemment que non, ça ne peut pas se passer aussi bien. La réalité c'est que le bouton s'emboitait pas du tout dans le potentiomètre du four, parce que les dimensions sur lesquelles je m'étais basé pour modéliser la pièce étaient très approximatives.

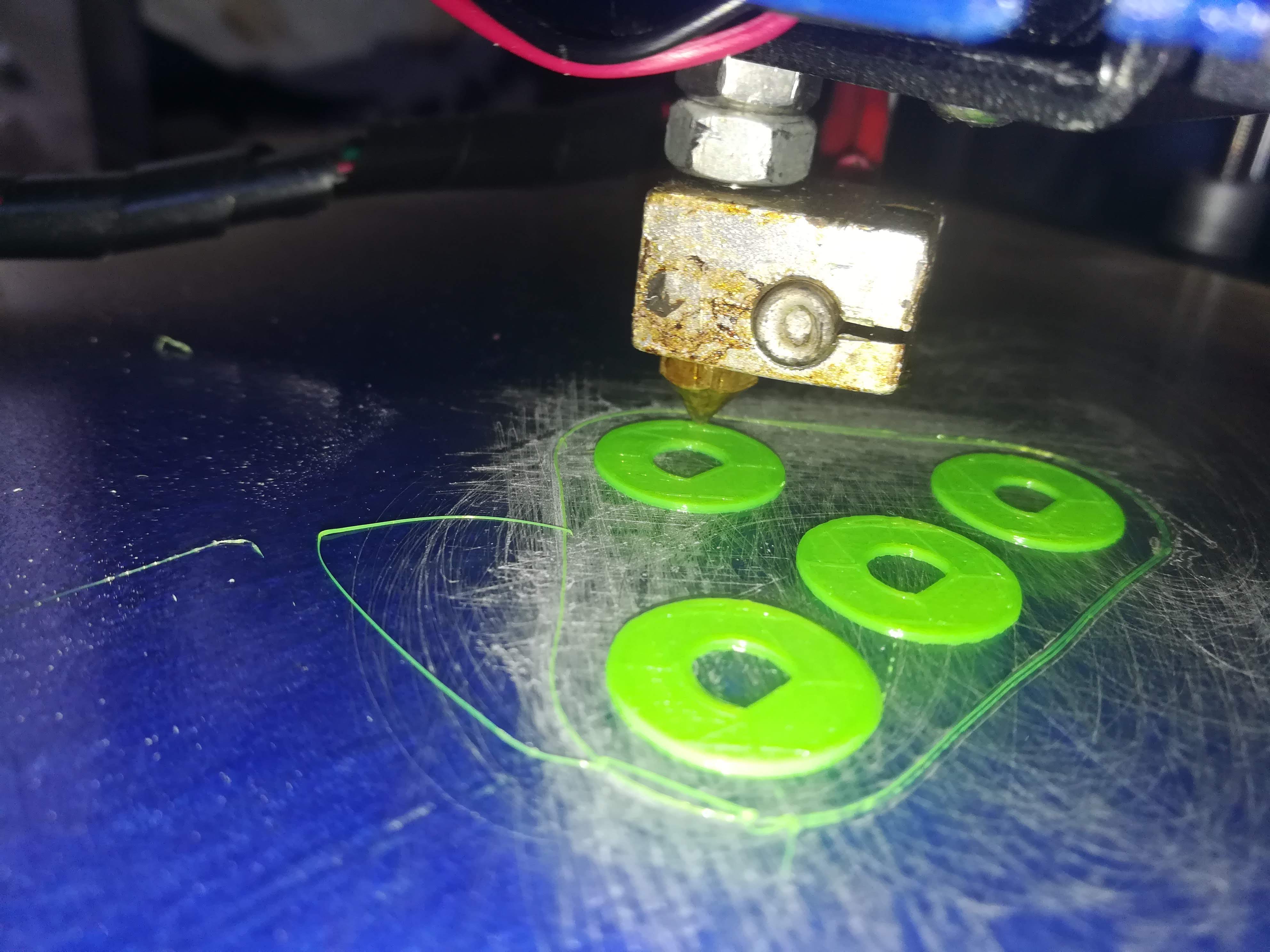

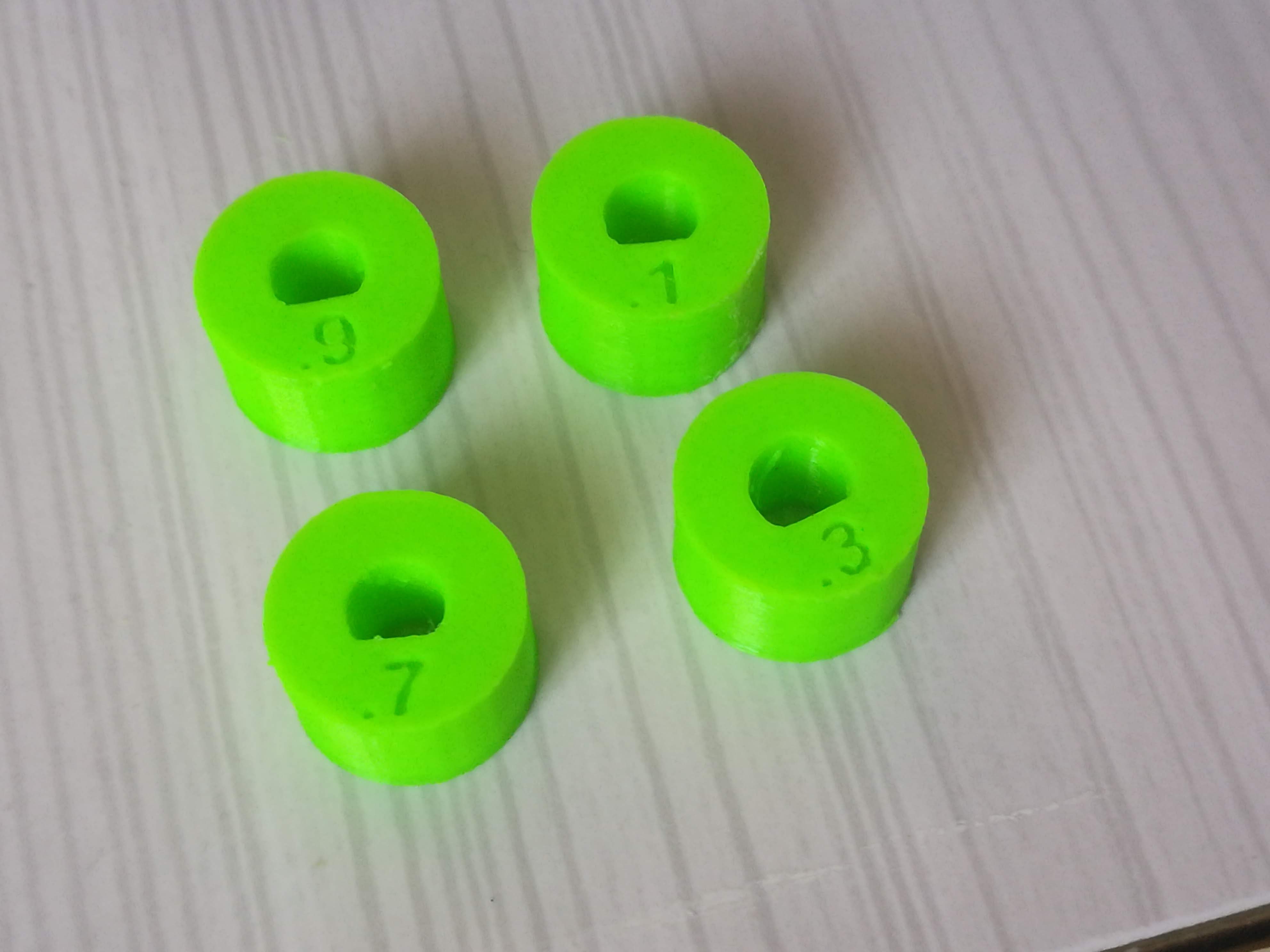

Après avoir à nouveau pris les dimensions, on a décidé de mieux s'organiser pour ne pas avoir a faire trop d'aller-retours entre l'imprimante 3D et le four : on a fait 4 pièces avec des dimensions légèrement différentes pour voir laquelle s'emboitait le mieux dans le potentiomètre du four. Chaque pièce est 0.2mm plus grande que la précédente, avec une indication son diamètre intérieur sur le dessus.

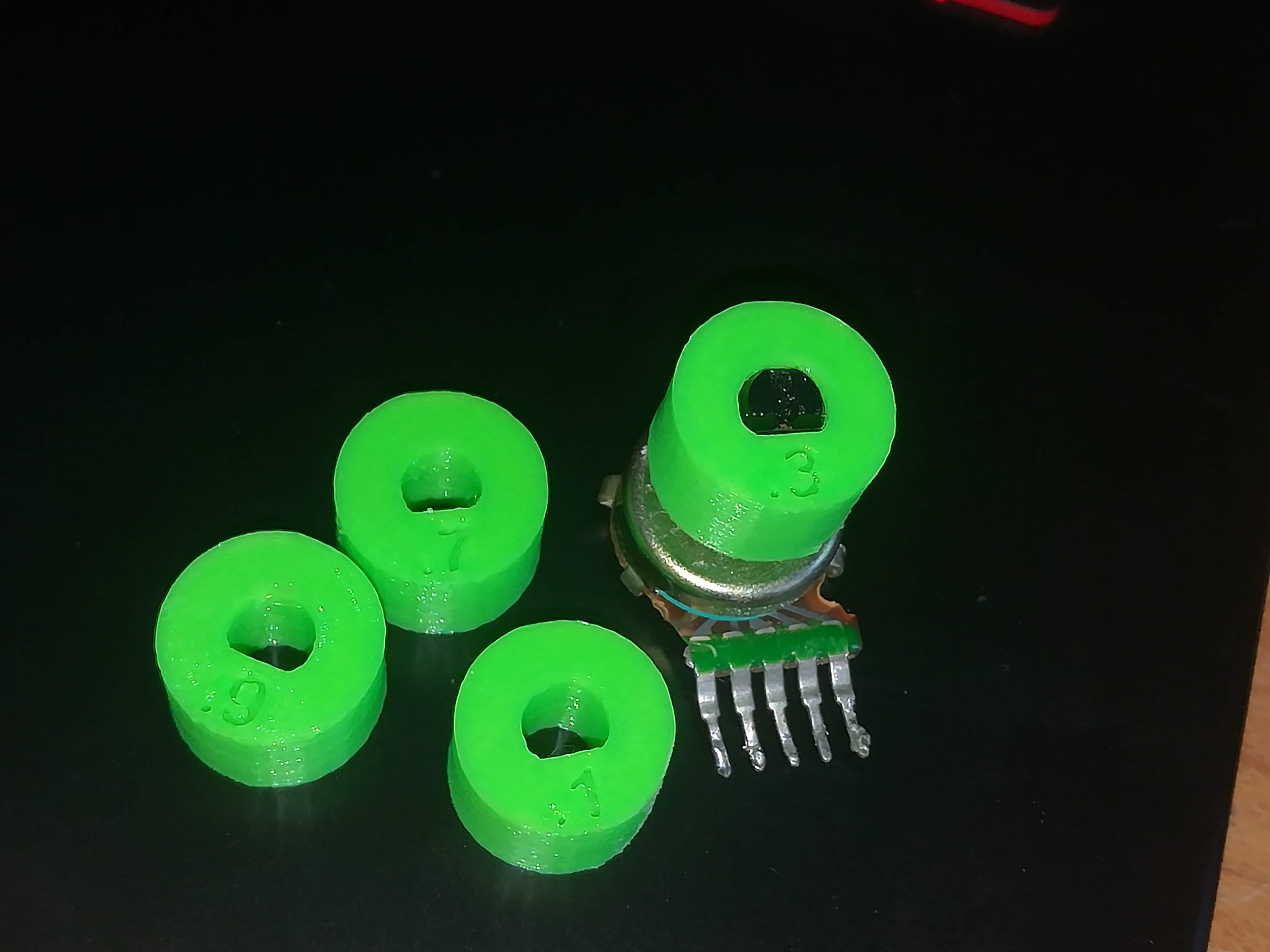

J'avais un potentiomètre chez moi (différent de celui du four), donc j'en ai profité pour tester ses dimensions avec les pièces que je venais d'imprimer :

Après avoir testé les différentes pièces sur le potentiomètre du four, on a finalement changer de moyen d'impression en passant sur l'imprimante résine du FabLab de Saint Étienne, qui permet d'imprimer dans une matière plus résistante aux hautes températures, ce qui est assez utile pour une pièce de four.

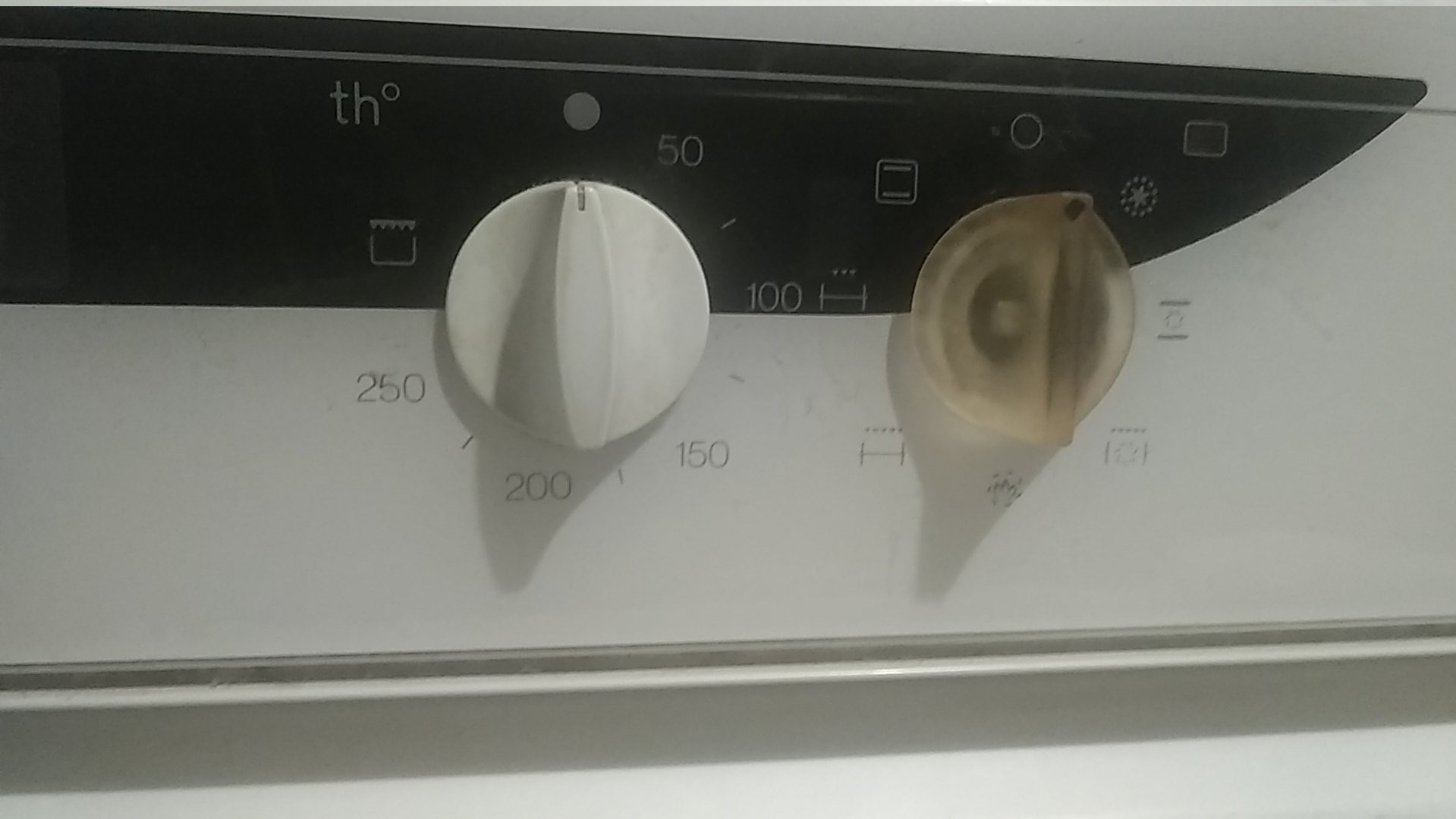

Finalement après avoir imprimé d'autres tests d'emboitement avec cette imprimante résine, puis avoir corrigé le fichier 3D avec les bonnes dimensions, on a obtenu la pièce finale :
